開關電源的工作模式和原理

2018-01-30

      開關電源是由PWM(脈沖寬度調制)控制ICMOSFET構成的,其原理是控制開關管接通和關斷的時間比率,工作流程是整流成直流--變換成所需要不同電壓的交流--整流成直流輸出。具有小體積、高效率等優點,廣泛應用于主機、數碼產品、工業自動化、通訊設備、監控、LED照明、電力、軍工、科研、儀器儀表、醫療設備等領域。



      開關電源結構由主電路、控制電路、檢查電路、輔助電源組成。開關電源按類型分為隔離型和非隔離型,倆者區別在于隔離型輸入和輸出電路是不共地的,而非隔離型是共地的。



      開關電源的工作模式有頻率、脈沖寬度固定模式;頻率固定、脈沖寬度可變模式;頻率、脈沖寬度可變模式。輸出電壓方式有直接輸出電壓方式、平均輸出電壓方式、幅值輸出電壓方式。



      頻率、脈沖寬度固定模式和直接輸出電壓方式一般用于逆變電源、DCDC電源變換,頻率固定、脈沖寬度可變模式、頻率、脈沖寬度可變模式和平均輸出電壓方式、幅值輸出電壓方式一般用于穩壓開關電源。



      目前市場上的開關電源大致上可分為3大類,分別是串聯式電源、并聯式電源、變壓器式電源。

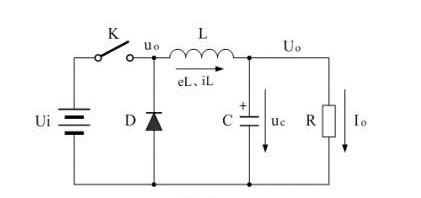

      串聯式開關電源原理圖如上所示:Ui是工作電壓,K是控制開關,R是負載。當K接通和關斷,在負載兩端可以得到一個脈沖調制的輸出電壓uo。串聯式開關電源的缺點是容易產生EMI干擾和帶電,所以一般都會增加整流二極管和濾波電路,如下圖所示:



并聯式開關電源原理圖如下圖所示:

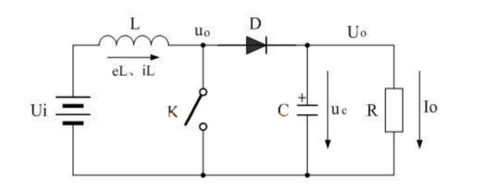

      其中Ui是工作電壓,K是控制開關,R是負載,L是儲能電感。當K接通,輸入電源開始對L加電,電路在L中產生磁場。當K關斷時L會產生反電動勢,反電動勢產生電流的方向和原電流方向相同,會在負載上產生較高電壓。因此會增加整流濾波電路,如下圖所示:



      當K接通時,輸入電源開始對L加電,當K關斷時,反電動勢與電流方向相同,但是與開關關斷前的方向相反,控制開關倆端的輸出電源等于輸入電壓與反電動勢之和。



      選擇開關電源一般要考慮輸入電壓規格、功率、負載特性、工作溫度及保護功能等方面。
